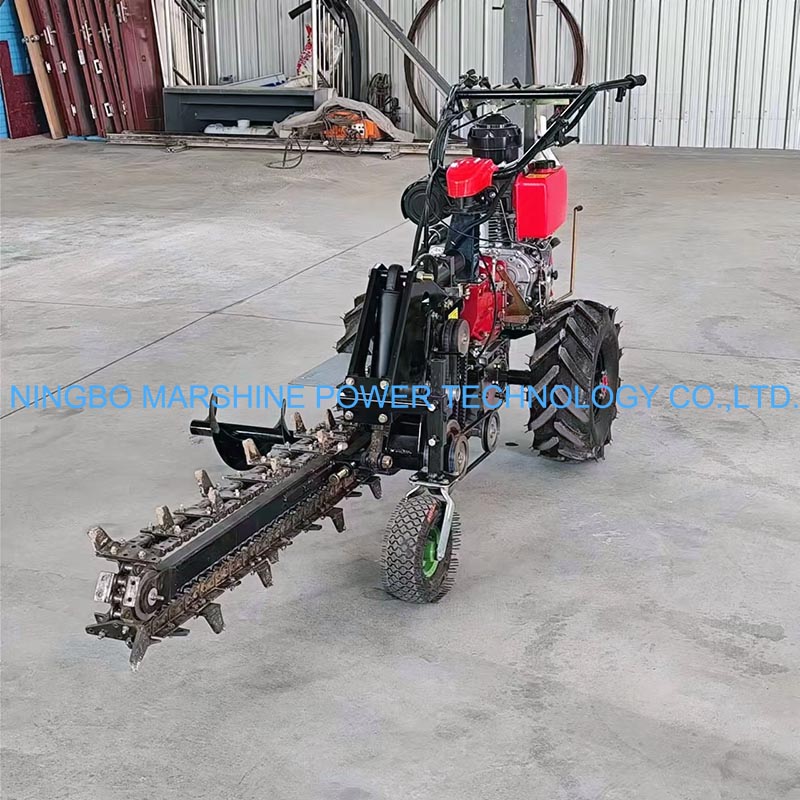

ケーブルを効果的に埋め込みたい。このガイドは、MARSHINE ディーゼル駆動ケーブル トレンチ マシン ケーブル インストーラー ハンドヘルド ケーブル埋設ツールの安全な操作を習得するのに役立ちます。次のようなさまざまなケーブルの重要な手順を学びます。銅トレーサワイヤまたはアルミニウムURD、次のような項目の深さを理解します。GFCI 保護タイプ UF ケーブルまたは PVC コンジット.
ケーブルの埋設を始める前に、十分な準備をしておくことで大きな違いが生まれます。プロジェクトの安全性、効率性、成功した結果を確保したいと考えています。これには、作業エリアを理解し、適切な備品を集め、機器を確認することが含まれます。
最初のステップは常に、表面の下に何があるのかを知ることです。掘削する前に、既存の地下施設を特定する必要があります。これは単なる良いアイデアではありません。それは安全要件です。OSHA 規格 1926.651(b)(1)掘削を開始する前に、下水道、電話、燃料、電気、水道などの公共設備の推定位置を決定するように指示されます。
地域の応答時間内に電力会社または所有者に連絡する必要があります。線の位置をマークするのに役立ちます。 24 時間以内に応答できない場合 (州または地域の法律が許可する場合はそれより長い期間)、慎重に対応することができます。これらの線を見つけるには、検出装置またはその他の許容可能な方法を使用します。発掘が推定位置に近づいたら、安全で許容可能な手段を使用して正確な位置を特定する必要があります。例えば、水力真空掘削ユーティリティへの損傷を避けるために調整すれば、これは良い方法になる可能性があります。
を探してください。米国公共事業協会 (APWA) による標準化された色分けシステム。これらの色は、どのような種類のユーティリティが存在するかを示します。
土壌の状態も考慮する必要があります。土壌の種類や負荷などの環境の変動性が大きな影響を及ぼします。霜や沈下などの要因は、直接埋設導管の安定性に影響を与える可能性があります。土壌も腐食を引き起こす可能性があります。特定の土壌には、ケーブル材料を劣化させる可能性のある腐食特性時間とともに。ケーブルを長持ちさせるには、適切な保護コーティングが施されたケーブルを選択する必要があります。深い溝や特定の土壌条件の場合は、より重い壁の導管が必要になる場合があります。
自分のサイトを理解したら、必要なものをすべて集めます。安全は常に最優先されます。以下が必要です:
エンジンを始動する前に、次のことを実行する必要があります。徹底した稼働前検査MARSHINE ディーゼル駆動ケーブル トレンチ マシン ケーブル インストーラー ハンドヘルド ケーブル埋設ツールの。この重要なステップは、機器の故障を防止し、大きな問題になる前に小さな問題を解決するのに役立ちます。
いくつかの重要な項目を確認する必要があります。
数分間かけて機器を検査することで、ケーブル埋設プロジェクト全体にわたって機器が安全かつ効率的に動作することが保証されます。
これでサイトの準備が完了し、あなたの機器を検査しましたMARSHINE ディーゼル駆動ケーブル トレンチ マシン ケーブル インストーラー ハンドヘルド ケーブル埋設ツールを使用する準備ができました。このセクションでは、トレンチの開始から適切な深さとカバレッジの確保まで、ケーブルを埋める実際のプロセスを説明します。
まずは MARSHINE ツールを慎重に配置することから始めます。まず、明確な道が必要です。あなたがすべきスプレーペイントまたはストリングラインを使用してケーブル経路に印を付けます。これにより、トレンチを真っ直ぐかつ正確に保つことができます。経路をマークしたら、ツールの埋設ブレードを計画した溝の開始点に合わせます。
可能であれば、ツールが安定しており、水平な地面にあることを確認してください。急な上り坂や下り坂でのスタートは避けたいです。埋設刃を地面に触れるまでゆっくりと下げます。次に、力を入れてゆっくりと安定したペースで前進し始めます。この最初のパスは浅いカットを作成し、トレンチの残りの部分に進みます。実質的には、土の中に最初の線を引くことになります。
MARSHINE ツールが前進すると、溝が作成されます。この新しく形成された溝にケーブルを誘導する必要があります。多くの MARSHINE ツールには、ケーブルを埋設ブレードの後ろに直接送るケーブル ガイドまたはシュートが付いています。ケーブルをこのガイドに差し込むだけです。ケーブルがリールからスムーズに外れるようにしてください。ねじれや引っ掛かりは望ましくありません。
ケーブルを溝に入れたら、固定する必要があります。これには、慎重な埋め戻し。配線や導管が損傷しないように、慎重に溝を土で埋めます。保護を強化し、将来の識別のために、警告メッシュとユーティリティ警告テープを使用できます。これらはケーブルの位置をマークし、所定の位置に留まることを確認するのに役立ちます。
トレンチを何層にもわたって埋める必要があります。ケーブルの真上の土壌を手で圧縮します。これは、ケーブルの周りの土を落ち着かせるのに役立ちます。表層と周囲の土壌には、圧縮機を使用できます。これにより、地面がしっかりと安定します。最後に地面を復元します。撤去された舗装や景観を取り替えて、そのエリアを安全できれいにします。
ケーブルの種類が異なれば、異なる保護方法が必要になります。
| ケーブルの種類 | 保護方法 |
|---|---|
| 直接埋設ケーブル(UF-B) |
- 深さ：24 インチ (コンジットまたは GFCI なし) または 12 インチ (GFCI 保護あり)。 - 保護：直接埋葬に適していますが、岩場では砂敷きや警告テープなどの追加の保護を行うことをお勧めします。 |
| 電線管（PVCまたは金属） |
- 深さ：18 インチ (PVC) または 6 インチ (メタル)。 - 保護：掘削、岩、根による損傷から優れた物理的保護を提供します。配線は設置後に引き込みます。 |
| 外装ケーブル（MCケーブル） |
- 深さ：地域の条例によって異なりますが、直葬と同様の場合が多いです。 - 保護：物理的保護を強化する金属装甲が特徴で、機械的損傷が懸念される領域に適しています。 |
| トレイケーブル（TCケーブル） |
- 深さ：通常はケーブル トレイに取り付けられますが、直接埋設用に定格されている場合は埋設することもできます。 - 保護：産業用途でよく使用され、導管やトレイに設置すると優れた保護を提供します。 |
| 低圧ケーブル |
- 深さ：景観照明や灌漑用に、より浅い (例: 6 ～ 12 インチ) ことがよくあります。 - 保護：電圧や地域の規制によっては、電線管や保護スリーブが必要になる場合があります。 |
| 光ファイバーケーブル |
- 深さ：さまざまですが、多くの場合、電気ケーブルに似ています。 - 保護：直接埋設または電線管内に設置できます。曲げ半径とげっ歯類の保護については特別な考慮が重要です。 |
岩が多い、重い粘土質の土壌、または木の根がある地域の場合、個々の絶縁ワイヤを内側に引き込んだ亜鉛メッキ金属製の硬質電線管を設置すると、埋設配線を優れた保護することができます。これにより、大規模な掘削の必要性が最小限に抑えられます。
一貫した埋設深さを維持することは、ケーブルの保護と規制への準拠にとって非常に重要です。これは、いくつかの操作テクニックで実現できます。まず、適切な設置者のトレーニング。これにより、ケーブル配置時の定期的な深さの検証が強調されます。ただ推測するだけではだめです。確認する必要があります。
プラウや掘削装置のオペレーターは、一貫性を維持するために深さに関する即時フィードバックも必要とします。マークを付けたプラウブレードなどの簡単なテクニックを使用できます。定期的に測定を停止することもできます。これにより、検査ポイントだけでなく、設置全体にわたって仕様を確実に満たすことができます。ケーブルの深さによるジェットコースター効果を避けたいと考えています。
ケーブル埋設プロジェクト中には、障害物に遭遇したり、方向転換する必要が生じる可能性があります。このような状況を安全かつ効果的に乗り切ることが重要です。
ヒント：地下に何があるか常に注意してください。ユーティリティのマーキングは不正確または不完全な場合があります。ガスメーターや電気ボックスなどの視覚的な手がかりを探します。
従うべき手順は次のとおりです。
障害物に近づくときは速度を落とす必要があります。大きな岩のような小さくて動かせない物体の場合は、慎重にその周りを移動する必要があるかもしれません。大きな障害物や既存の公共施設がある場合は、停止する必要があります。次に、小さな穴を物理的に掘ります (ポットホールと呼ばれるプロセス)。これにより、パイプやケーブルの正確な位置を視覚的に確認します。これは、ユーティリティを並行して実行する場合、または新しいインストールをまたいで実行する場合に特に重要です。損傷を避けるために、これには真空掘削機をお勧めします。
も使用できます位置特定装置。電磁ロケータなどのツールは、電流から磁場を検出します。地中レーダー (GPR) ロケーターは、電磁インパルスを使用して地下の物体の地図を作成します。特にワンコールサービスが適用されない可能性がある私有地では、自分の人員と設備で場所を確認する必要があります。
コーナーでは、MARSHINE ディーゼル駆動ケーブル トレンチ マシン ケーブル インストーラー ハンドヘルド ケーブル埋設ツールを使用して、鋭くて急な方向転換をすることはできません。緩やかな曲線を描く必要があります。スムーズな回転を実現するには、ブレードをわずかに持ち上げてツールの位置を変更し、再度係合する必要がある場合があります。これにより、ケーブルの損傷が防止され、連続したトレンチが確保されます。
操作の最後のステップは、適切なケーブルの深さとカバレッジが達成されていることを確認することです。これは、設置の安全性と寿命を延ばすために非常に重要です。エリアやケーブルの種類によって、特定の最小奥行き要件があります。
たとえば、一般的な最小深さは次のとおりです。
地面のエリア分類も考慮する必要があります。
2m の歩道にある低電圧ケーブルの場合、Streetworks UK は最小奥行き450 mm。 IET ガイダンス 注 1: 選択と組立では、地盤の準備が高速道路の構造基準を満たしていない設置場所では、最小深さ 500 mm を推奨しています。これにより、地面の動きや凍上から保護されます。 BS 7671:2018+A2:2022 のパート 7 で詳述されているような特殊な設置または場所では、特定の最小深さが義務付けられています。たとえば、農業および園芸施設では、規則 705.522 で最小深さは 0.6 m と規定されており、耕作地または耕地では 1.0 m まで増加します。キャラバン/キャンプパークおよび同様の場所、および内陸航行船の電気海岸接続の陸上ユニットの場合、最小深さ 0.6 m が必要です (規則 708.521.7.2 および 730.521.101.3.2)。マリーナおよび同様の場所では、規制 709.521.1.7 により、最低深さ 0.5 m が必要です。これらは最小の深さであることに注意してください。予見可能な地盤変動による被害を防ぐために、より深い埋設が必要になる場合があります。
必ず現地の条例や規制を再確認してください。インストールがすべての要件を満たしていることを確認したいと考えています。ケーブルを敷設し、トレンチを埋め戻したら、配線全体を目視検査する必要があります。ケーブルが浅すぎる、または露出している可能性のある領域を探します。滑らかで一貫した仕上がりが必要です。
ケーブルの埋設に成功しました。さて、仕事を正しく終えて、機器の手入れをする必要があります。埋設後の適切な手順と定期的なメンテナンスにより、プロジェクトが持続し、ツールが次のタスクに備えられる状態が保たれます。
埋め戻しは単に土を溝に戻すだけではありません。新しく敷設されたケーブルを保護し、エリアを復元したいと考えています。まず、あなた適切な深さまで溝を掘る鋭利な石や破片を必ず取り除いてください。次に、ケーブルの衝撃を和らげるために、砂または遮蔽された土の層を追加します。これにより、将来の損傷から保護されます。次に、ケーブルの約 12 インチ上に警告テープを貼ります。これにより、将来の掘削業者に埋設ラインを警告します。あなたは慎重にトレンチを層状に埋め戻すそして土を締め固めます。これにより、将来の地盤沈下を防ぐことができます。最後に、表面を元の状態またはそれ以上の状態に戻します。また、パネルで回路にラベルを付け、将来の参照のためにトレンチ パスの記録を維持します。
長い一日の仕事の後は、掃除をしなければなりませんMARSHINE ディーゼル駆動ケーブルトレンチマシンケーブルインストーラー手持ちケーブル埋設ツール。ブレード、エンジン領域、ホイールから汚れ、泥、破片をすべて取り除く必要があります。これにより錆が防止され、部品が自由に動くようになります。頑固な汚れには硬いブラシや高圧洗浄機を使用してください。ボルトの緩みや部品の損傷がないか確認してください。きれいにして乾燥したら、工具を過酷な天候を避け、乾燥した安全な場所に保管してください。これにより、投資が保護され、その寿命が延びます。
適切なメンテナンスを行っていても、問題が発生する可能性があります。ツールが始動しない場合は、燃料レベルと点火プラグを確認してください。刃がうまく切れない場合は、損傷や切れ味がないか点検してください。研ぐか交換する必要があるかもしれません。深さが一貫していないことに気付いた場合は、ブレードの調整を確認し、地面が硬すぎたり、岩が多すぎたりしていないか確認してください。具体的なトラブルシューティング手順については、必ずツールのマニュアルを参照してください。
これで、自信を持ってケーブルを埋めるための知識が得られました。あらゆるプロジェクトでプロフェッショナルな結果を達成できます。 MARSHINE ディーゼル駆動ケーブル トレンチ マシン ケーブル インストーラー ハンドヘルド ケーブル埋設ツールは、これを行うのに役立ちます。安全かつ効果的にケーブルを取り付けるには、次の手順に従ってください。タスクを効率的に完了できます。
フォローしなければなりませんローカルコード。深さはさまざまです。たとえば、GFCI で保護された UF ケーブルには 12 インチが必要です。非 GFCI UF ケーブルには 24 インチが必要です。特定のプロジェクト要件を常に確認してください。
すぐにやめるべきです。ポットホールまたは真空掘削を使用して障害物を見つけます。その後、慎重に回避できます。未知の障害物に工具を無理に通さないでください。
使用後は毎回ツールを掃除する必要があります。これにより、汚れや破片が除去されます。定期的に清掃することで錆を防ぎ、部品の動きをスムーズに保ちます。工具の寿命を延ばします。
