アンチツイストスイベルジョイント

Model:SLX-0.5

大規模な中国企業であったマーシャインによる緊張の下でケーブルのねじれや絡み合いを防ぐために設計されており、手頃な価格で指揮者の設置ツールを供給した湿地反ツイストスイベルジョイントは、スムーズで安全で効率的な電力線設置を保証できる高性能接続ツールです。精密ベアリングと高強度構造により、スイベルジョイントは、ケーブルの引っ張りと導体の弦楽操作に最適な、実質的な機械的負荷に耐えながらアライメントを維持します。

お問い合わせを送信

製品説明

ケーブル引っ張り用途向けに設計されたこのマーシャインアンチツイストスイベルジョイントは、ねじれ応力を排除し、荷重の完全性を維持しながら滑らかな360°回転を確保します。ケーブルのねじれ、ねじれを防ぐように設計されたこのジョイントは、ケーブルの表面を保護し、建設時間を短縮できます。

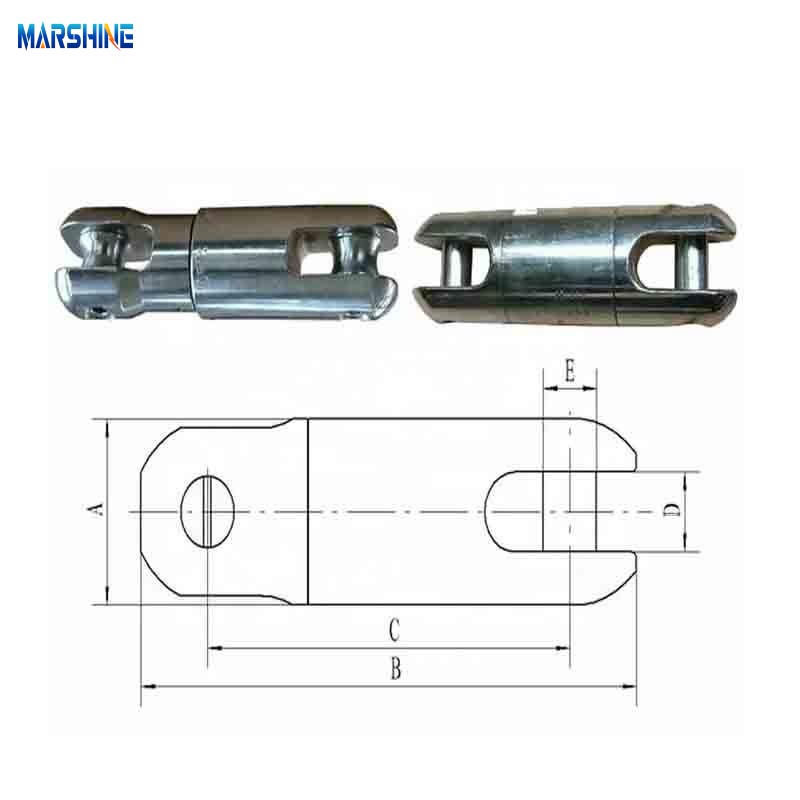

製品パラメーター

アイテム番号	モデル	メインサイズ（mm）					定格負荷（kn）	体重（kg）
アイテム番号	モデル	A	B	C	D	E	定格負荷（kn）	体重（kg）
17121	SLX-0.5	19	61	40	8	9	5	0.2
17122	SLX-1	30	100	70	12	13	10	0.4
17123	SLX-2	35	120	90	14	14	20	0.55
17124	SLX-3	37	129	95	16	16	30	0.65
17125	SLX-5	42	154	116	18	17	50	1.5
17125a	SLX-6.5	51	185	140	20	19	65	2.0
17126	SLX-8	57	220	165	24	22	80	2.4
17126y	SL80Y	57	207	152	24	20	80	2.4
17127	SL130	62	248	192	26	24	130	3.5
17128	SL180	75	194	222	26	26	180	7.2
17129	SL250	85	331	251	30	30	250	10.6
17130	SL250Y	80	323	243	30	30	250	8.0
17130a	SL320	85	346	264	38	30	320	9.7
17130d	SL400	100	383	193	43	33	400	17

製品機能

マーシャインアンチツイストスイベルジョイントは、ニッケルメッキ仕上げを備えた硬化鋼合金で作られており、重要なリフティング操作のために最大5：1の安全係数で重い負荷に耐えることができます。密閉された精密ベアリングを使用すると、高い引張荷重下で回転することを可能にします。このジョイントは、ケーブルの変形やトルクの蓄積を防ぐためにシームレスな360°の動きを実現でき、そのコンパクトな設計と軽量のため、航空、地下、タワーの用途向けに動作するように適用できます。

製品アプリケーション

当社のマーシャインアンチツイストスイベルは、OPGW、ACSR、ファイバーケーブルのオーバーヘッドトランスミッションライン構造のために、トラクションクランプ、ウインチ、ペイアウトブロックで使用できます。これは、変電所の設置、オフショアクレーン操作と潜水艦ケーブルの敷設、風力タービンブレードリフティングと設置システム、港湾貨物の取り扱いと造船所のウィンチコンポーネント、または採掘ホイストと重い機械ケーブル管理で一般的に使用されます。
