ケーブル設置業者は多くのツールを使用します。基本的な手動工具と特殊な試験装置が必要です。これらのツールにより、接続の効率性と信頼性が確保されます。これらは、初期セットアップから最終テストに至るまで、ケーブル設置のあらゆる段階で非常に重要です。これらのツールについて知ることで、この仕事に必要な精度とスキルがわかります。一部の MARSHINE ツールのような高品質のツールは大きな違いをもたらします。

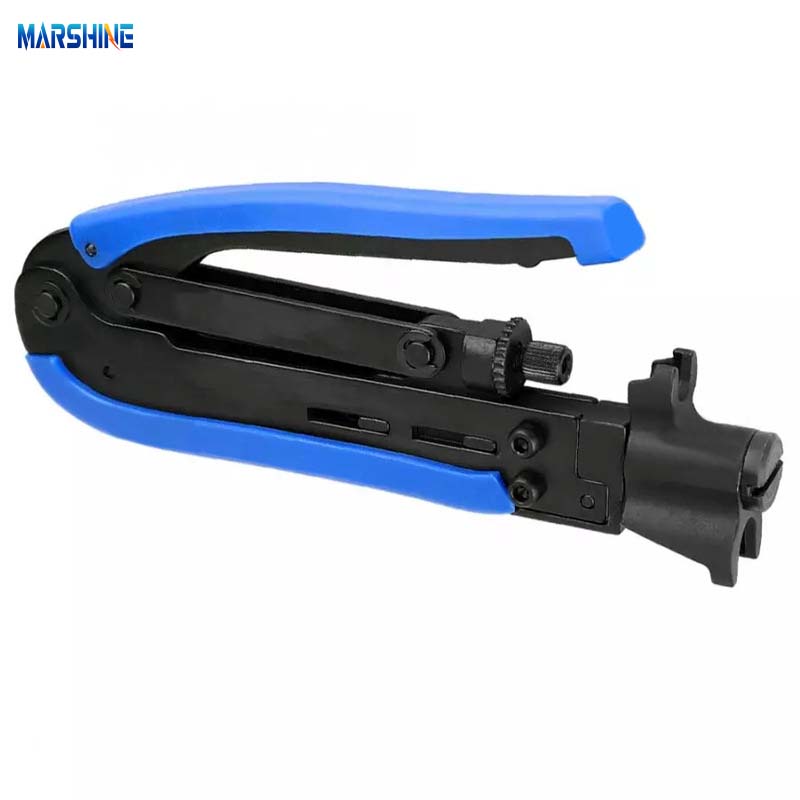

ケーブルを正確に切断して準備する必要があります。このための主なツールは、ケーブル カッターとワイヤー カッターです。ケーブル カッターは顎が大きく、ハンドルが長い太いケーブル用。ワイヤーカッターは細いワイヤーに最適です。プロの技術者はこれらのツールを使用して、きれいで正確なカットを行います。ケーブルクリンパーも使用します。コネクタを取り付けて電線やケーブルを接続する手持ち工具です。電気技師は、電線の迅速かつ簡単な終端処理にこれが不可欠であると考えています。

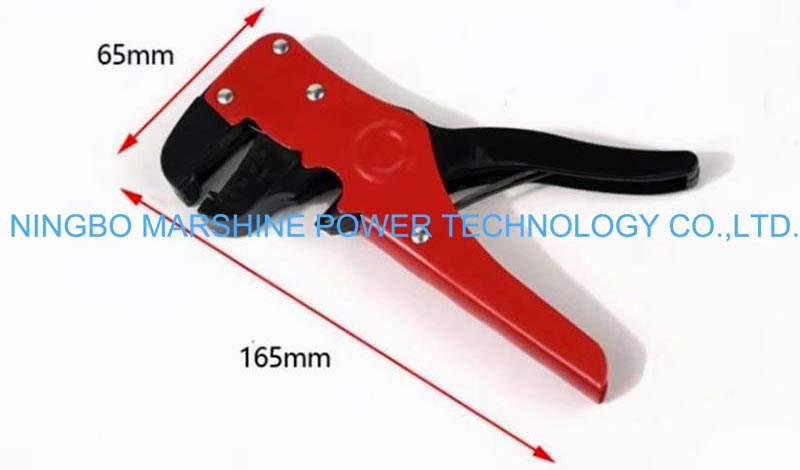

ストリップツールも同様に重要です。下のワイヤを損傷しないように絶縁体を除去する必要があります。ワイヤーストリッパーの業界標準は次のとおりです。SAE-AS5768。この規格により、工具や刃物の品質が保証されます。精密ストリッピングツールには多くの場合、10 ポジション調整ホイール。これにより、毎回再現可能な結果が得られます。信号ケーブル、電話ケーブル、データ ケーブルなど、さまざまなタイプのケーブルから被覆を取り除きます。直径2.5mmから11mmまで対応します。一部の MARSHINE ツールはこの種の精度を提供します。
ケーブルを準備したら、正しく固定する必要があります。屋外に設置する場合は、防水電線管を使用する場合があります。これによりワイヤが密閉され、湿気や物理的損傷から保護されます。PVC コンジットは腐食に強い地下での使用に最適です。また、適切な定格のケーブルを選択します。 UF（Underground Feeder）ケーブルは、直接埋設するための厚い被覆を備えています。 THWN ワイヤは電線管設置用の水と熱に耐えます。

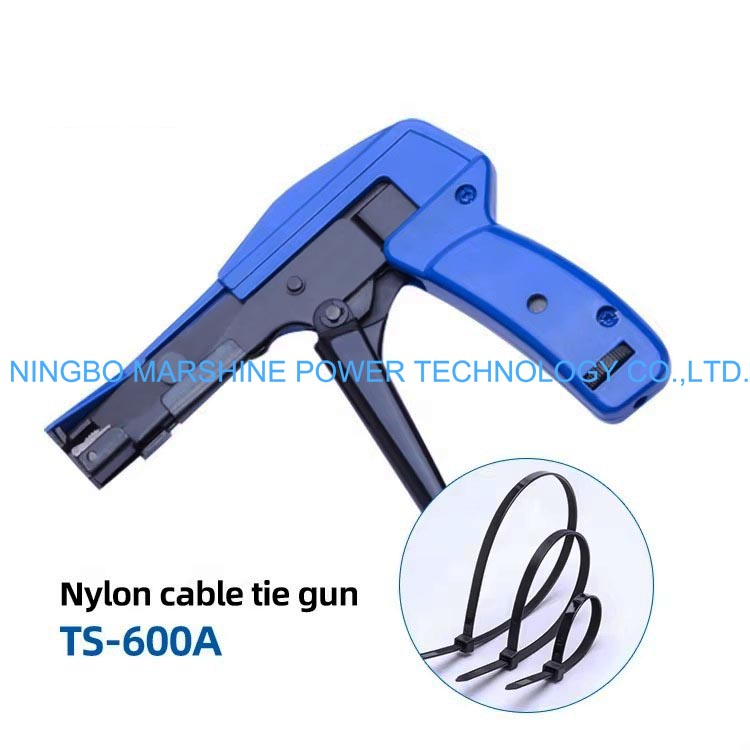

接続を保護するには、熱収縮チューブを使用してください。加熱すると、しっかりとした防水シールを形成します。防水絶縁テープは、接続周りの保護をさらに強化します。ケーブルカバーとプロテクターはケーブルを外部要因からシールドします。頑丈なケーブルプロテクター交通量の多いエリアでケーブルが経路を横切る事故を防ぎます。トレイなどのケーブル管理システムは、ケーブルをサポートし、損傷から保護します。頑丈なケーブルタイは、電気ケーブルの整理と管理に役立ちます。ケーブルを地面から浮かせることで、混雑した作業エリアでの滑り、つまずき、転倒を防ぎます。
一般的なユーティリティや測定ツールも取り扱います。マルチメーターは重要な診断ツールです。それを使用して、回路の導通をチェックする。開回路を見つけるのに役立ちます。過剰な抵抗も検出できます。直接的な地絡障害を正確に特定します。標準的なマルチメーターは多くのチェックに機能しますが、すべてを検出できるわけではありません。特に大電流の状況で非常に正確な診断を行うには、専用のミリオーム メーターが必要になる場合があります。このツールは、より正確に抵抗を測定するために、より多くの電流を流します。
ケーブルを取り付けた後、ケーブルが正しく動作することを確認する必要があります。これにはケーブルテスターと認証者が不可欠です。識別するのに役立ちますほつれや切り傷などの物理的な損傷。不適切な接続や RJ45 コネクタの欠陥による問題も検出できます。これらのツールは、ケーブル長制限への準拠を検証し、データ損失を防ぎます。電磁干渉 (EMI) による障害も診断します。
検証テスターがエラーを特定する電気パルスの送信による断線、短絡、ワイヤーマップの問題など。より高度な検証テスターは、タイム ドメイン反射率測定 (TDR) を使用して障害位置を特定し、ケーブル長を決定します。資格試験担当者は、特定の速度でデータを伝送するケーブル ネットワークの能力を評価します。伝送速度を測定し、断続的な問題を特定します。認証テスターは、TIA、IEC、ISO などの業界標準への準拠を検証します。彼らは電気信号とパラメトリック測定を要件と比較します。これらの測定には、ケーブル ペア間の信号結合を測定するクロストークが含まれます。 Near End Crosstalk (NEXT)、Far End Crosstalk (FEXT)、Powersum NEXT、および Alien Crosstalk が表示されます。認証機関は、信号の反射を示すリターンロスも測定します。ISO および TIA 規格はこれらの測定を正確に定義します.
場合によっては、バンドル内の特定のケーブルを見つける必要があることがあります。そこでトーンジェネレーターとプローブが役に立ちます。ケーブルの一端に音源を接続します。ワイヤーを介して信号を送信します。次に、アンプ プローブを使用して、ケーブルの経路に沿ってその信号をリッスンします。これはケーブルを追跡するのに役立ちます。を提供する音源を選択してください。正確なトレースのための強力な信号出力。また、導通テストを実行し、ライン極性を確認する必要もあります。アンププローブには、可聴信号インジケータと視覚信号インジケータの両方が必要です。これにより、騒がしい環境でもトーンを検出できます。一部のプローブには、暗所用の LED トーチも含まれています。ただし、アナログ ソリューションは、信号干渉が多い環境や複雑な配線システムがある環境では制限に直面するため、ユーザーはより高度な代替手段を検討する必要があります。
より複雑なセットアップの場合、特にエンタープライズ レベルのインストールでは、高度なネットワーク テスターが必要です。これらのツールが提供するのは、ワイヤーマッピング機能ピン配置を確認し、配線の欠陥を特定します。信号品質テストを実行し、実際の条件下でケーブルの性能を評価します。また、速度と帯域幅を検証して、ケーブルがサポートできるネットワーク速度を確認することもできます。 Power over Ethernet (PoE) テストにより、ケーブルがデータと電力の同時伝送の規格を満たしていることが確認されます。これらのテスターは頑丈で、現場で使用できるように持ち運び可能です。彼らは減衰、クロストーク、帯域幅などのパフォーマンス指標を測定する。いくつかのマーシャインツールこれらの高度な機能を提供します。
光ファイバーケーブルの場合は、専用のテスターを使用します。光損失テスト セット (OLTS) テストは、TIA および IEC 規格に基づくファイバー システム認証の必須要件です。これらのテスターは測定します挿入損失、つまり信号電力の減少。これは、Tier 1 認定にとって最も重要なパラメータです。また、長さ、極性、反射率も測定します。反射率は、到達距離の短いシングルモード アプリケーションでは特に重要です。
ケーブル自体に必要な工具だけではありません。設置プロセスをサポートし、安全を確保するためのギアも必要です。これらのツールは、ケーブルを管理し、身を守り、難しい作業を容易にするのに役立ちます。
ケーブルを適切に配線することが、設置を成功させる鍵となります。常に明確な計画を立て、障害物、熱源、鋭利なエッジを避けるためのルートを計画する必要があります。これにより効率が確保され、将来のメンテナンスが容易になります。ケーブルは自然なラインに沿って配置する必要があり、構造には導管やトレイを使用することがよくあります。メーカーの意見を尊重することを忘れないでください曲げ半径のガイドライン損傷や信号損失を防ぐため。また、電源ケーブルとデータ ケーブルを分離して、電磁干渉を軽減します。
大規模なインストールの場合は、次のように使用できます。軌道、オフィスに最適な密閉型導管です。ケーブル トレイは、データセンター内の大きなケーブル束用のオープン プラットフォームで、通気性が向上し、アクセスが容易になります。電線管はケーブルを損傷から保護し、電気規定に従うのに役立ちます。ベルクロやケーブルタイで適切に束ねると、たるみが防止され、きれいに保たれます。熱収縮ラベルなどの系統的なラベル付けは、ケーブルを迅速に識別するのに役立ちます。これらの実践ケーブルの寿命を延ばす、メンテナンスが簡単になり、システムの将来性も確保されます。一部の MARSHINE ツールは、効率的なケーブル管理に役立ちます。
あなたの安全は常に最優先事項です。高所で作業する場合、OSHA の規制では、次の高さ以上の場合、測位システムまたは個人用落下防止システムの使用が義務付けられています。4フィート地面の上。これは、必要があることを意味しますカラビナ、コネクタ、ハーネス、ランヤード、およびフォールアレスター。毎日の使用前に、すべての登山用品を必ず検査してください。
電気的危険に対処する場合は、作業を開始する前に電源を切断する必要があります。メインスイッチとブレーカーを切ってから使用してください。ロックアウト/タグアウト (LOTO) 手順偶発的な再通電を防止します。必ず電圧テスターで電気が流れていないことを確認してください。絶縁手袋、電気安全靴、安全メガネなどの重要な個人用保護具 (PPE) を着用してください。使用する前に毎回ツールと PPE を検査してください。これらの手順は、アークフラッシュの危険を防ぎ、安全な作業環境を確保するのに役立ちます。
電動工具を使用すると、作業がはるかに速くなり、負担が軽減されます。バッテリー技術の進歩、特にリチウムイオン電池、つまり、バッテリー駆動のツールの実行時間が長くなりました。これにより、機動性と柔軟性の向上により、離れた圃場や狭いスペースでもコードなしで自由に作業できます。たとえば、コードレス ケーブル カッターを使用すると、速度と効率が向上し、数秒で切断できます。また、身体の負担を軽減し、疲労や怪我を防ぎます。きれいで一貫した切断が得られます。これは適切な終端処理に不可欠です。最新のコードレス工具には、刃の自動格納などの安全機能も組み込まれています。
太いゲージのケーブルを導管に通すには、特殊な補助器具が必要です。のようなツール耐久性の高い象限ブロックとプレミアム キャプスタンスムーズな 90 度のケーブル引っ張りに役立ちます。 CableGlider 三脚と延長フレームは、リーチの延長をサポートします。アンプ型張力計は引っ張り張力をリアルタイムで監視します。厳しい引っ張りには、IWRC 高強度ワイヤ ロープやねじれ防止ロープを使用することもできます。一部の MARSHINE ツールは、これらの要求の厳しいタスクに堅牢なソリューションを提供し、設置の効率性と安全性を確保します。
高品質のケーブル設置を成功させるには、包括的なツールキットが不可欠です。各ツールは重要な役割を果たします。これらは、ケーブル システムの機能性、安全性、寿命を保証します。これらのツールを効果的に使用すると、ケーブル設置者としてのプロ意識とスキルが証明されます。信頼性の高い接続を実現します。
必要なのは、ツールのフルセット。単一のツールが「最も」重要ということはありません。それぞれの機能は、信頼性が高く、安全で、長持ちするケーブル接続を行うのに役立ちます。
ケーブル システムが完全に動作することを確認するには、専用のテスターを使用します。隠れた問題を発見し、ネットワークがすべてのパフォーマンス基準を満たしていることを確認します。これにより品質が保証されます。
手袋や安全メガネなどの PPE を常に着用します。電源を切断し、ロックアウト/タグアウト手順を使用します。ギアを毎日点検してください。あなたの安全は常に最優先事項です。
