バンドルされた大容量ワイヤーストリングブロック

Model:21007005

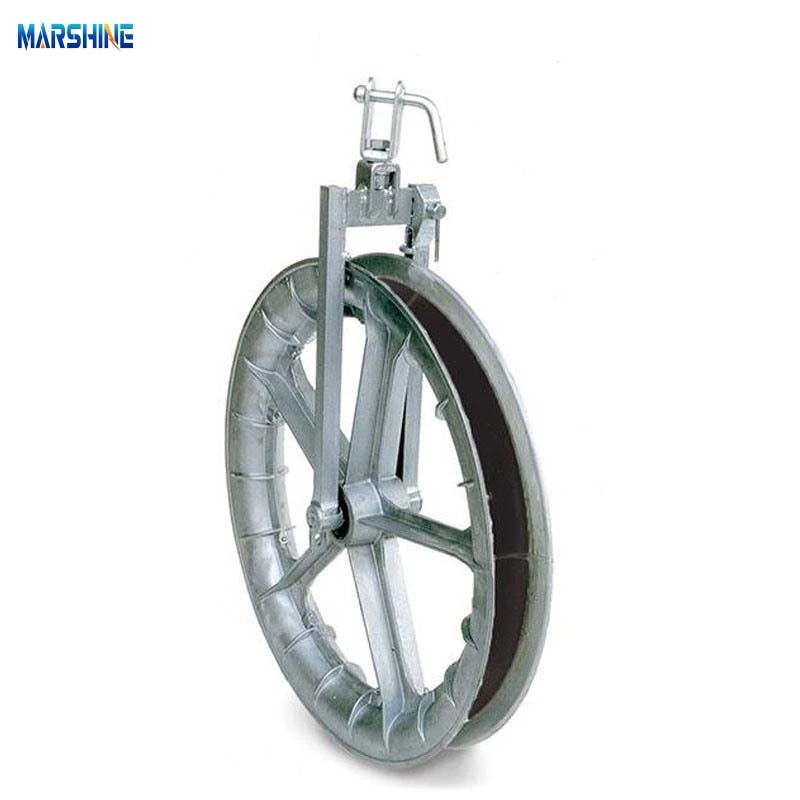

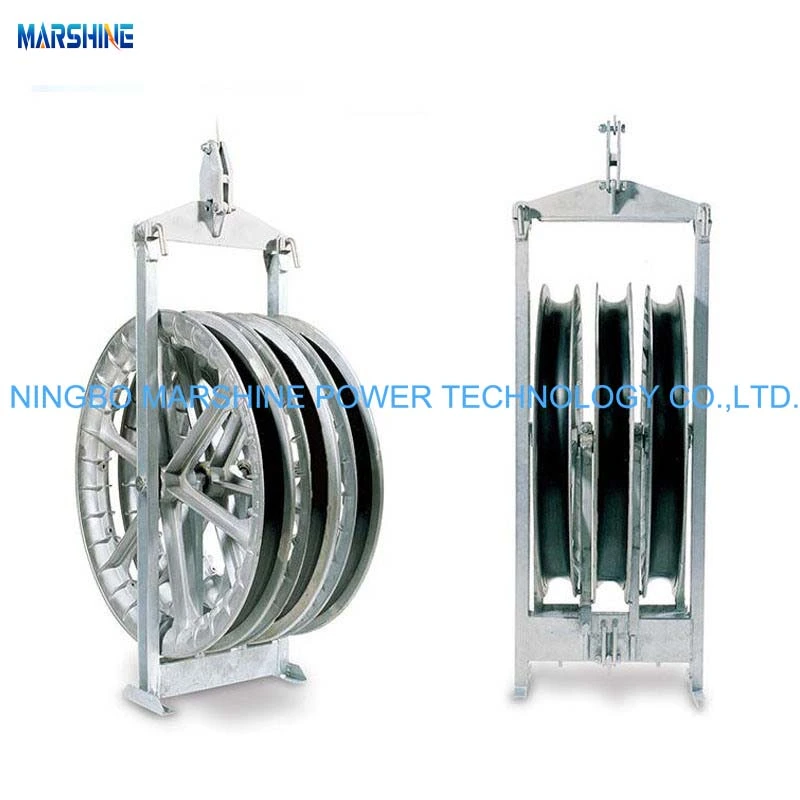

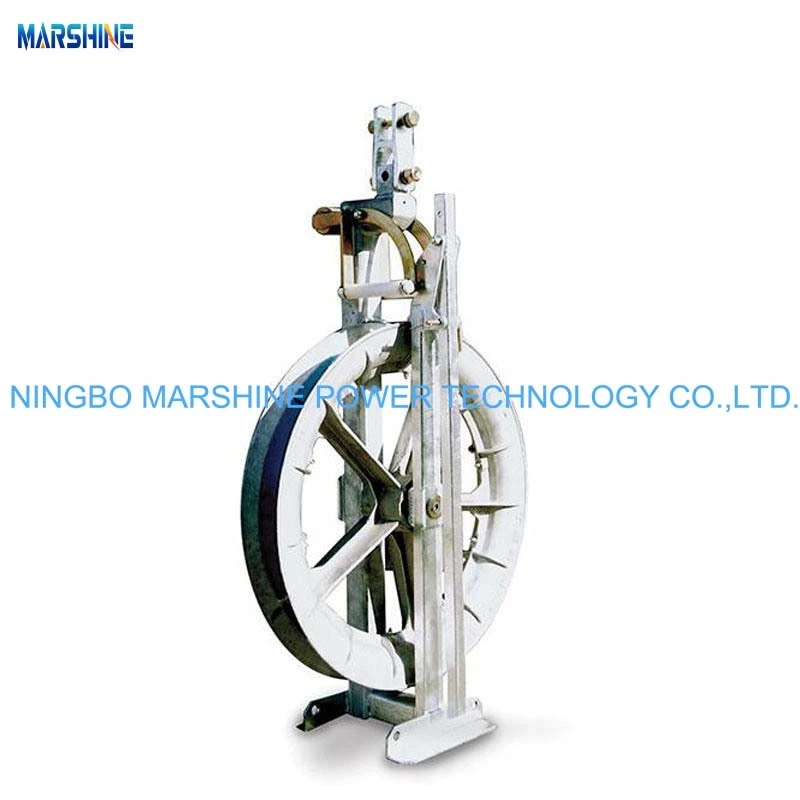

私たちのマーシャインは、適切な価格でバンドルされた大容量のワイヤーストリングブロックの製造に貢献する中国の大企業でした。このマーシャインバンドルされた大容量ワイヤーストリングブロックは、バンドルされたワイヤーと大容量ケーブルの取り扱いと張力のために特別に設計された信頼性が高いが効率的なケーブルストリングツールです。

お問い合わせを送信

製品説明

重い負荷の取り扱いと幅広いワイヤ構成への対応に焦点を当てているこのマーシャインバンドルされた大容量ワイヤーストリングブロックは、ACSR（アルミニウム導体鋼製鉄筋）ケーブル、バンドルされた導体、または他の大容量ワイヤシステムを含むプロジェクトに最適です。高品質の材料と高度な製造技術で構築されたこれらのブロックは、ケーブル設置タスクでのスムーズな動作を保証できます。

製品パラメーター

モデル	接続の種類	寸法（インチ/mm）								破壊	質量
		寸法（インチ/mm）								負荷	LBS（kg）
		A	B	C	D	E	F	G	H	LBF（kn）
21007005	C1	1	5/8	1 31/32	10	6	19	13	7	17985	15（7）
21007005	C1	26	16	50	250	145	482	330	175	80	15（7）
21007010	D1	31/32	3/4	1 31/32	10	6	19	13	7	17985	15（7）
21007010	D1	25	19	50	250	145	490	330	175	80	15（7）
21007020	B1	1	11/16	2 1/8	14	6	23	17	8	15737	24（11）
21007020	B1	26	18	54	350	150	595	440	200	70	24（11）
21007030	C1	1 3/8	11/16	2 1/8	14	6	25	17	9	15737	26（12）
21007030	C1	35	18	54	350	150	640	440	225	70	26（12）
21007040	D1	1 1/4	1 3/16	2 1/8	14	6	25	17	9	15737	26（12）
21007040	D1	31	30	54	350	150	630	440	235	70	26（12）
21007080	B	1	25/32	2 11/16	26	7	39	31	10	22481（100）	62（28）
21007080	B	26	20	68	650	186	996	775	260	22481（100）	62（28）
21007085	C	1 9/16	25/32	2 11/16	26	7	41	31	12	22481（100）	64（29）
21007085	C	40	20	68	650	186	1052	775	315	22481（100）	64（29）
21007095	D	1 1/4	1 9/32	2 11/16	26	7	43	31	13	22481（100）	66（30）
21007095	D	32	33	68	650	186	1087	775	330	22481（100）	66（30）
21007105	B	1	25/32	3 3/4	26	9	40	31	11	26977（120）	71（32）
21007105	B	26	20	95	650	218	1010	775	275	26977（120）	71（32）
21007110	C	1 9/16	25/32	3 3/4	26	9	42	31	13	26977（120）	73（33）
21007110	C	40	20	95	650	218	1062	775	330	26977（120）	73（33）
21007120	D	1 1/4	1 9/32	3 3/4	26	9	43	31	14	26977（120）	75（34）
21007120	D	32	33	95	650	218	1097	775	345	26977（120）	75（34）
21007130	B	1	25/32	2 11/16	32	7	43	35	10	26977（120）	71（32）
21007130	B	26	20	68	800	186	1101	880	260	26977（120）	71（32）
21007135	C	1 9/16	25/32	2 11/16	32	7	46	35	12	26977（120）	73（33）
21007135	C	40	20	68	800	186	1157	880	315	26977（120）	73（33）
21007145	D	1 1/4	1 9/32	2 11/16	32	7	47	35	13	26977（120）	75（34）
21007145	D	32	33	68	800	186	1192	880	330	26977（120）	75（34）
21007155	B	1	25/32	3 3/4	32	9	44	35	11	26977（120）	84（38）
21007155	B	26	20	95	800	218	1125	893	275	26977（120）	84（38）
21007165	C	1 9/16	25/32	3 3/4	32	9	47	35	13	26977（120）	86（39）
21007165	C	40	20	95	800	218	1180	893	330	26977（120）	86（39）
21007175	D	1 1/4	1 9/32	3 3/4	32	9	48	35	14	26977（120）	88（40）
21007175	D	32	33	95	800	218	1215	893	345	26977（120）	88（40）
21007180	B	1	25/32	3 3/4	39	9	53	43	11	26977（120）	108（49）
21007180	B	26	20	95	1000	218	1335	1100	275	26977（120）	108（49）
21007185	C	1 9/16	25/32	3 3/4	39	9	55	43	13	26977（120）	110（50）
21007185	C	40	20	95	1000	218	1387	1100	330	26977（120）	110（50）
21007190	D	1 1/4	1 9/32	3 3/4	39	9	56	43	14	26977（120）	112（51）
21007190	D	32	33	95	1000	218	1422	1100	345	26977（120）	112（51）

製品機能

低炭素合金鋼で構築されたこの湿地は、重い負荷や過酷な環境条件に耐えるように設計されており、厳しい設定で信頼できるパフォーマンスを保証することができます。高度な保護コーティングで処理されたこれらのブロックは、錆と腐食に対する良好な耐性を提供する可能性があるため、屋外環境での長期的な耐久性が保証されます。人間工学に基づいた設計は、オペレーターの疲労を軽減し、設置中の安全な取り扱いとメンテナンスタスクを保証します。

製品アプリケーション

マーシャインバンドルされた大容量ワイヤーストリングブロックは、高電圧送電プロジェクトのバンドルされた導体とACSRケーブルを導き、張力するための不可欠なツールであり、工業施設の大径ワイヤとケーブルの張力、または既存のワイヤシステムの修理またはアップグレードに適しています。さらに、大規模なインフラストラクチャプロジェクトで、マルチコンダクターバンドルを含む複雑なワイヤ構成の処理にも適しています。
